| Klasa wytrzymałości | Rm (MPa) | Reo.2 (MPa) |
|---|---|---|
| 50 | 500 | 210 |
| 70 | 700 | 450 |
| 80 | 800 | 600 |
| 88 | 800 | 640 |
| 100 | 1000 | 900 |
Właściwości mechaniczne śrub nierdzewnych i kwasoodpornych
Wysoka wytrzymałość śrub to podwójna korzyść: bezpieczeństwo i oszczędność. Wysoka niezawodność połączenia śrubowego gwarantują nam tylko śruby o wysokiej wytrzymałości. Poniżej standardowe klasy wytrzymałości.
Stosowanie śrub w klasie 80 daje wymierne korzyści finansowe. Przedstawiamy porównanie cen śrub przenoszących takie samo obciążenie w klasie 70 i w klasie 80.
Dodatkowe korzyści to:
– oszczędność przy wierceniu mniejszych otworów pod śruby
– mniejsze wymiary kołnierza
– niższe koszty transportu, itp.

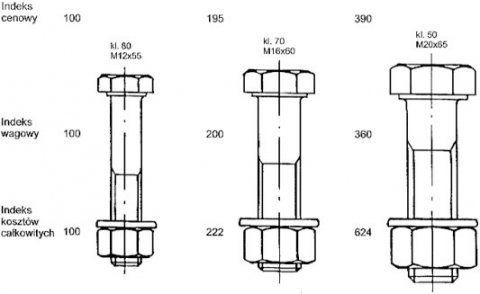

Naprawdę warto przy projektowaniu uwzględnić zastosownie śrub kwasoodpornych w klasie wytrzymałości 80 i 100 zamiast w klasie 50 i 70. Rysunek niżej przedstawia porównanie wielkości śrub o różnej wytrzymałości (klasa 50, 70 i 80) przenoszących takie samo obciążenie.
| Porównanie średnic śrub różnych klas o takim samym obciążeniu dopuszczalnym | ||
|---|---|---|
| Klasa 80 | Klasa 70 | Klasa 50 |
| M5 | M6 | M9 |
| M6 | M8 | M10 |
| M8 | M11 | M14 |
| M10 | M12 | M18 |
| M12 | M16 | M20 |
| M16 | M20 | M27 |
| M20 | M24 | M33 |
| M24 | M30 | M42 |
| M30 | M36 | M52 |
| M36 | M45 | M60 |
Własności mechaniczne w różnych temperaturach.
Wraz ze wzrostem temperatury maleje wytrzymałość stali. W tabeli podano wartość umownej granicy plastyczności w wysokich temperaturach jako procent wartości w temp 20°C. Podano również dopuszczalną temperaturę pracy w powietrzu.
| Klasa | % granicy plastyczności w temp 20 °C | Maksymalna temperatura | |||||
|---|---|---|---|---|---|---|---|
| 100° | 200° | 300° | 400° | 500° | 600° | pracy w powietrzu °C | |
| A4-70/80 | 90 | 85 | 80 | 75 | 70 | 65 | 450-500 |
| BUMAX 88 | 90 | 90 | 85 | 80 | 75 | 70 | 600 |
| BUMAX 109 | 95 | 95 | 95 | 90 | 90 | 85 | 600 |
